LCコネクタ

WCFOはLCコネクタのライセンスを取得しております。下表に標準品を紹介します。ピグテール製品、パッチコード製品、光ケーブルへのコネクタ結線製品の他に、コネクタ部品での販売も可能です。 また、カストマイズ製品の設計開発も承りますので、先ずはお問い合わせください。

WCFOはLCコネクタの製造ライセンス取得メーカです。

1.種類
  • 1)スタンダードタイプ
  • 2)ユニボディタイプ
  • 3)スペシャルタイプ
2.取付コード外径
  • 1)Φ0.9mm
  • 2)Φ1.2mm
  • 3)Φ1.6/2.0mm
  • 4)Φ3.0mm
3.コネクタ種別
  • 1)単心型
  • 2)2連型
4.対象ファイバと研磨タイプ
  • 1)SMファイバPC研磨
  • 2)SMファイバAPC研磨
  • 3)MMファイバOM2
  • 4)MMファイバOM3 他

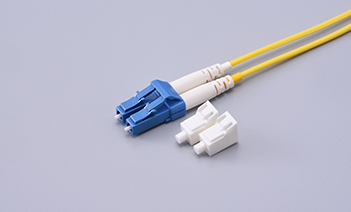

スタンダードタイプ

フェルール穴径

SMファイバ用:125µmと125.5µm

MMファイバ用:126µm

記事:

ブーツ色は青、赤、黒などご相談ください。

Φ1.6/2.0mmタイプは通常ブーツの他にショートブーツもあります。

MODEL Cable OD TYPE FIBER COLOR
HOUSING YOKE HST BOOT
Standard LC (2-pc LC) 0.9mm (BTW) Simplex SM Blue Blue N/A White
APC Green Green N/A Green
MM Beige Beige N/A White
OM3 Aqua Aqua N/A Aqua
1.6/2.0mm Simplex SM Blue Blue Yellow White
APC Green Green Yellow Green
MM Beige Beige White White
OM3 Aqua Aqua White Aqua
Duplex SM Blue Blue Yellow White White
APC Green Green Yellow White Green
MM Beige Beige Yellow White White
OM3 Aqua Aqua Yellow White Aqua
3.0mm Simplex SM Blue Blue Yellow White
APC Green Green Yellow Green
MM Beige Beige White White
OM3 Aqua Aqua White Aqua
Duplex SM Blue Blue Yellow White White
APC Green Green Yellow White Green
MM Beige Beige Yellow White White
OM3 Aqua Aqua Yellow White Aqua

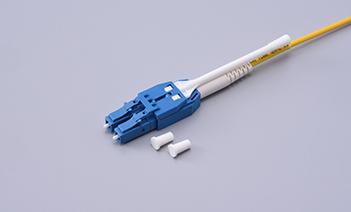

ユニボディタイプ

フェルール穴径

SMファイバ用:125µmと125.5µm

MMファイバ用:126µm

記事:

ブーツ色は青、赤、黒など ご相談ください。

Φ1.6/2.0mmタイプは通常ブーツの他にショートブーツや90度曲げブーツもあります。

Φ1.2mmはショートブーツです。

MODEL Cable OD TYPE FIBER COLOR
HOUSING YOKE HST BOOT
Unibody LC 0.9mm (BTW) Simplex SM Blue Blue N/A White
APC Green Green N/A Green
MM Beige Beige N/A White
OM3 Aqua Aqua N/A Aqua
Duplex SM Blue Blue N/A White
APC Green Green N/A Green
MM Beige Beige N/A White
OM3 Aqua Aqua N/A Aqua
1.2mm Simplex SM Blue Blue N/A White
APC Green Green N/A Green
MM Beige Beige N/A White
OM3 Aqua Aqua N/A Aqua
Duplex SM Blue Blue N/A White
APC Green Green N/A Green
MM Beige Beige N/A White
OM3 Aqua Aqua N/A Aqua
1.6/2.0mm Simplex SM Blue Blue Yellow White
APC Green Green Yellow Green
MM Beige Beige White White
OM3 Aqua Aqua White Aqua
Duplex SM Blue Blue Yellow White White
APC Green Green Yellow White Green
MM Beige Beige Yellow White White
OM3 Aqua Aqua Yellow White Aqua
3.0mm Simplex SM Blue Blue Yellow   White
APC Green Green Yellow   Green
MM Beige Beige White White
OM3 Aqua Aqua White Aqua
Duplex SM Blue Blue Yellow White White
APC Green Green Yellow White Green
MM Beige Beige Yellow White White
OM3 Aqua Aqua Yellow White Aqua

スペシャルタイプ

フェルール穴径

SMファイバ用:125µmと125.5µm

MMファイバ用:126µm

記事:

ブーツ色は青、赤、黒など  ご相談ください。

MODEL Cable OD TYPE FIBER COLOR
HOUSING YOKE HST BOOT
Mini-LC (Unibody) 1.6/2.0mm Duplex SM Blue Blue Yellow White Black
APC Green Green Yellow White Black
MM Beige Beige Yellow White Black
OM3 Aqua Aqua Yellow White Black
Uni-boot (Unibody) 1.6/2.0mm Duplex SM Blue Blue Yellow White
MM Beige Beige White White
3.0mm Duplex SM Blue Blue N/A White
MM Beige Beige N/A White
